viernes, 28 de enero de 2011

Síntesis.

Escalas

  Escala Territorial: Asentada en una colina de bastante pendiente, en una zona residencial, orientada a Este y Oeste, en la que coincide con una buena vista sobre el mar.


  Escala edilicia: Destaca con las demás por su diferenciación de cubiertas. Rodeándola, las demás casas son a 2 aguas, y la casa Cela cubierta plana.


  Escala humana: "La casa que me hicieron Molezún y Corrales, y que se ha publicado en el número 94 de esta Revista, es lógica, muy lógica y habitable (...) acertaron y entre estas paredes me siento a gusto para vivir y cómodo para trabajar. (...) Mi casa es un gran taller y la consigna que di a los arquitectos (ni un solo centímetro cuadrado innecesario, ni una sola pieza falsa) la cumplieron con evidente fortuna."

  En la descripcción que Camilo José Cela hace sobre su casa, también comenta esta palabras, las cuales nos da a entender que está proyectada a escala humana.

Estudio de la orientación y soleamiento

  La Casa Cela está situada en una zona donde el factor solar se trata de una forma algo distinta a la que en las zonas nórdicas como Galicia estamos acostumbrados. En Mallorca, la luz solar es bastante frecuente durante gran parte del año, llegando incluso a ser molesta en épocas veraniegas, con lo que la proyección del edificio tiene en cuenta estos factores.



  La entrada de la casa está orientada hacia el norte, así como el garaje, creando una zona fresca y sombría; las habitaciones tienen orientación hacia mediodía (vistas al mar), protegidas por los voladizos que le proporcionan sombra, acompañadas por un amplio jardín soleado que también recibe sombra de los muros que cierran la fachada. Esto, junto con las propiedades de aislamiento térmico de las terrazas jardín, permite que la ventilación de las habitaciones principales sea total manteniéndolas frescas en primavera y verano.




Invierno (mañana, mediodía y tarde)

  En invierno, las habitaciones principales de la casa se mantienen soleadas la mayor parte del día, pues los voladizos no interfieren tanto al recibir los rayos del Sol de forma más horizontal.




Otoño (mañana, mediodía y tarde)

  En las estaciones frías, la zona norte se convierte en una zona conflictiva, pues alberga la entrada y no recibe luz solar en casi todo el día.




Primavera (mañana, mediodía y tarde)

  En verano, se mantienen las habitaciones frescas por la acción de los voladizos y el jardín dispone de sombra gracias a los muros que delimitan la parcela.

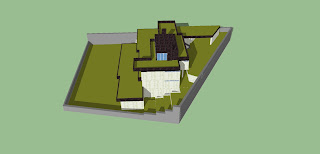

Verano (mañana, mediodía y tarde)

En las estaciones cálidas la zona norte de la vivienda se convierte en una franja fresca y con sombra.

Lenguaje

 Estos arquitectos, al ser sucesores y al estar influídos por el Movimiento Moderno, siguen las características de su tiempo y fundamentalmente: Le Corbusier y Frank Lloyd Wright.

 Por parte de Le Corbusier vemos claramente los 5 puntos clave del Movimiendo Moderno.

PLANTA LIBRE: Al aprovechar las ventajas del hormigón armado, utilizan la estructura DOM-INO (serie de "bandejas" apoyadas sobre pilares). Los arquitectos adquieren la libertad proyectual interior.


De esta característica derivan otras 2:

  - PILOTIS (pilares)


  - AZOTEA JARDÍN:



FACHADA LIBRE: Al no tener muros de carga en la fachada, también adquieren esa libertad y así disponer las ventanas o el cerramiento dependiendo de su función.

 De esta le sigue:

  - VENTANA CORRIDA: para asi utilizar una fuente mayor de iluminación:




 Por la parte de Wright, vemos la destrucción de la caja tal y como vemos en el esquema siguiente.



Juegan con la percepcion visual y geométrica para que parezca más amplia, sin añadir superficie.

En conclusión:
          - Lenguaje: Moderno
          - Estilo: Neoplástico
          - Maniera: de Corrales y Molezún

Análisis espacial

jueves, 27 de enero de 2011

Análisis Formal, Comparativa "Casa de la Cascada"


  En el análisis formal de la vivienda del escritor Camilo José Cela, proyectada por los arquitectos José Antonio Corrales y Ramón Vázquez Molezún en la primera mitad de los años 60, nos podemos fijar en que hay muchos factores que asemejan dicha vivienda con la conocida "Casa de la cascada" de F.L.Wright, proyectada a finales de los años 30 para el mercader judío Edgar J. Kaufmann.

   TERRAZAS EN VOLADIZO
- En ambas construcciones nos llama la atención las importantes terrazas en voladizo que sobresalen de los edificios y que los dotan de una sensación de ligereza.
- Los volúmenes se establecen rotando la dirección de los voladizos 90º, creando además un escalonamiento progresivo en los volúmenes horizontales.

Casa Cela                        Casa de la Cascada


   VOLADIZOS APOYADOS EN UNA ESTRUCTURA VERTICAL
  Otra cosa común entre las 2 las edificaciones, es el hecho de que los voladizos se encuentran apoyados en una estructura vertical que ejerce una función de soporte. Dicho volumen, se adecua al terreno en el que se encuentran las viviendas, en ambos casos lugares de topografía abrupta.

Casa Cela                     Casa de la Cascada

   AUSENCIA DE UNA GRAN ENTRADA PRINCIPAL
  En ninguna de las 2 viviendas encontramos grandes puertas que marquen el acceso principal, dichos elementos se encuentran "escondidos".



  En la Casa Cela, los accesos son 2 y se encuentran a cotas diferentes. El primero, es el acceso a la editorial (zona naranja), que es fácilmente visible dado que es el que está a una cota mayor. El segundo acceso, el de la vivienda (zona verde), se encuentra en una cota menor, por lo que parece que exista la voluntad de dotarlo de mayor privacidad, sin monumentalidad.

  En la casa proyectada por Fran Lloyd Wright, el acceso se encuentra en la parte posterior de la casa, justo en el alzado que da la espalda a la via por la que se llega al lugar. Éste es otro claro ejemplo de no querer dotar de monumentalidad a la entrada del edificio.

  Debido a la diferencia temporal que existe entre la construcción de las 2 edificaciones, podríamos afirmar que en diferentes aspectos formales, los arquitectos Corrales y Molezún se pudieron inspirar en la obra de Wright realizada unos 30 años antes.

miércoles, 26 de enero de 2011

Materiales principales y sistema estructural

MATERIALES PRINCIPALES Y SISTEMA ESTRUCTURAL:
PIEDRA DE MARES:
Roca arenisca, caliza en la mayoría de los casos, heterogénea, permeable, de gran porosidad, de diversas durezas y de color entre blanco y ocre. Es un material dúctil a la hora de trabajarlo, de un corte natural debido a su estratificación. Su característica más destacable es que apenas sufre cambios de dilatación/contracción. Se extrae en canteras principalmente de Menorca (sobretodo en la zona sur) con medios mecánicos (discos cortantes), tallándolas en bloques primero y placas después. Antaño se usaba como elemento estructural y de cerramiento, llegando incluso a sustituir a la madera (debido a sus propiedades dúctiles), pero con la introducción de nuevos materiales como el hormigón, actualmente solo se usa como complemento (aplacados).
Características Técnicas: (Intervalos medios)
Resistencia a compresión: 15 a 20 N/mm²
Densidad: 2000 a 3000 Kg/m3
Porosidad: 30 a 40 %
Helacidad: Resistencia Alta


PINO ROJO:
El pino rojo crece en los bosques de la mayor parte de Europa y en la zona noroeste de Asia, aunque las principales explotaciones se encuentran en Suecia, Finlandia y Rusia. Es una madera de color amarillo pálido en la albura y rojizo en el duramen. Se caracteriza por ser poco nerviosa y su densidad depende de su crecimiento. Su calidad dependerá también de este crecimiento y, a su vez, su uso dependerá de su calidad. Las zonas centroeuropeas producen árboles de crecimiento rápido (con lo que se obtienen maderas mas densas) y las explotaciones orientales de crecimiento lento (obteniendo maderas mas finas). Actualmente se usa principalmente para carpinterías interiores y exteriores, así como para tableros, parquets, muebles… Es una madera poco resistente a agresiones si no se trata convenientemente.
Características Técnicas: (Intervalos medios)
Resistencia a compresión: 40 a 55 N/mm²
Densidad (10% Humedad aprox.): 500 a 550 Kg/m3
Dureza: Semidura





PLAQUETA DE GRES:
El gres es un material cerámico compuesto básicamente por minerales, arcillas y arenas del que, cocido a altas temperaturas, obtenemos un producto acabado muy compacto, de gran dureza y buenas propiedades mecánicas. La plaqueta de gres se obtiene modulando la masa sacada por extrusión, cociéndola y recibiendo un tratamiento superficial distinto según sus usos. Se caracteriza por su versatilidad, resistencia, fácil colocación y, según el tratamiento, impermeabilidad o por ser antideslizante. Sus distintos acabados le confieren múltiples posibilidades de uso en suelos, fachadas, paredes, cubiertas… ya que puede adherirse sobre cualquier tipo de superficie.
Características Técnicas: (Intervalos medios)
Resistencia a compresión: 40 a 60 N/ mm²
Densidad: 2000 a 3000 Kg/m3
Absorción al agua: 3 a 4 %
Helacidad: Resistencia Muy Alta







SISTEMA ESTRUCTURAL (Losas reticulares de hormigón):
Las losas reticulares de hormigón son un sistema estructural de forjado heterogéneo (formado generalmente por cemento, gravas y acero), en el que se forman unos huecos en forma de retícula cuya función es la de aligerar el peso del propio forjado. Este tipo de forjados transmiten las cargas de forma bidireccional hasta los pilares (es decir, en dos direcciones perpendiculares entre ellas). En estos sistemas no existen grandes vigas, reduciendo el efecto de flexión, y están diseñados para poder crear grandes espacios diáfanos (salvar grandes luces), soportando a su vez elevadas cargas.






LA ELECCIÓN DE LOS MATERIALES Y DEL SISTEMA ESTRUCTURAL:

En nuestra opinión, los arquitectos han elegido dichos materiales por distintos motivos que expondremos a continuación.
-          El primero es por proximidad y accesibilidad. Si nos fijamos, la mayoría de ellos son materiales que se fabrican en zonas relativamente cercanas, como es el caso de la piedra de marés, que es un material autóctono, o por el contrario, se trata de materiales que son tratados y distribuidos de forma mecanizada y en grandes cantidades, como en el caso de la madera de pino rojo o la plaqueta de gres.

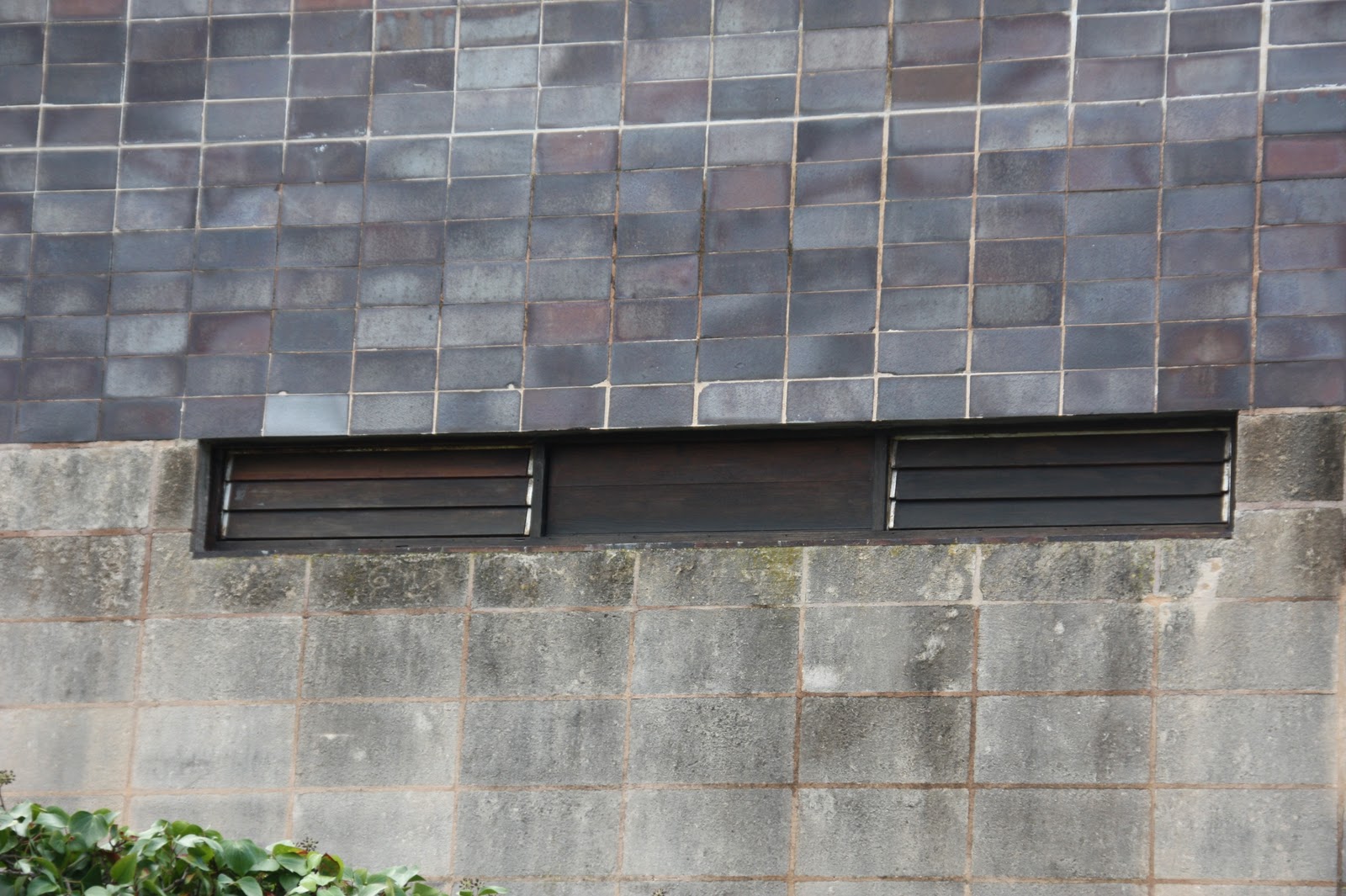

-          El segundo es por sus propiedades. Si nos fijamos en el caso de la madera hay que entender que, aunque no es el sistema mas adecuado actualmente para carpinterías exteriores, y que existen otros con mejores propiedades, es cierto que se trata de una madera generalmente con pocos nudos, trabajable y homogénea, con lo que, debidamente tratada puede ser un buen material para el exterior. De la misma forma podemos ver que la elección de la piedra, pese a su porosidad, es por su fácil manejo, corte y colocación, y por su buen comportamiento térmico; y de la misma forma se puede justificar la elección de la plaqueta de gres (además de ser económico).


-          Otro motivo es por su aspecto. El exterior noble y mediterráneo de la piedra con sus tonos blanquecinos u ocres, además de familiarizar a la casa con la zona, contrasta con el rojizo oscuro de la plaqueta, que se confunde con el marrón de la madera de pino creando contrastes a la vez que unificando el aspecto formal de la fachada.


La elección del sistema estructural se puede entender como una necesidad natural derivada del uso de la casa. No hay que olvidar que la vivienda se proyectó para el escritor Camilo José Cela, además de para unos almacenes de una editorial, con lo que era previsible que tuviera que albergar gran cantidad de volúmenes de libros, con el peso que estos suponen en poca superficie.

MATERIALES COMO GENERADORES DE SIGNIFICADO:

La elección de los materiales, sus dimensiones y su colocación concreta se puede entender como un elemento más de generación de significado. Podemos ver como los arquitectos usan los distintos materiales para modular, acentuar, marcar planos…etc.
1)      Modulación de la fachada con el uso de la retícula a través de los materiales.


2)      Generación de planos horizontales con los voladizos a través del contraste entre distintos materiales (al estilo de Frank Ll. Wright)


3)      Uso de la terraza jardín como una elevación más del terreno en sentido de su topografía natural (acentuando su desnivel).
